Cистема относительного спутникового позиционирования "Пеленг"

Система предназначена для высокоточного определения положения морских подвижных объектов относительно друг друга, например, танкера-челнока и нефтяного отгрузочного терминала или судов снабжения относительно буровой платформы.

​

Система использует данные глобальных навигационных спутниковых систем ГЛОНАСС и GPS от антенн, установленных на каждом из объектов, и вычисляет с высокой точностью вектор их взаимного положения в трехмерной системе координат, при этом пользователю выдается именно горизонтальная дистанция, а не наклонная дальность между антеннами ГНСС.​


Обмен информацией между объектами происходит по УКВ-радиоканалу.

​

Для безопасности и удобства выполнения ряда работ расчет пеленга и дистанции может производиться для заданных точек, вынесенных относительно мест установки антенн ГНСС.


Данные от системы могут использоваться судоводителем для контроля положения объекта в ручном режиме, либо системой управления динамическим позиционированием для автоматического контроля.

Сценарии использования

  • Швартовка танкера-челнока к нефтяному отгрузочному терминалу или выносному одноточечному причалу (SPM - Single Point Mooring)

​

  • Швартовка танкера-челнока к плавучему нефтехранилищу (FPSO - Floating Production, Storage and Offloading или FSO - Floating Storage and Offloading) либо к платформе с якорной системой удержания

​

  • Швартовка судов в море для перегрузки “борт-в-борт”

​

  • Работа судов снабжения около буровой платформы

​

  • Буксировка ППБУ и СПБУ

​

  • Централизованное управление группой судов, обслуживающих месторождение

​

  • Проводка судов в ледовом караван

​

  • Мониторинг дистанции для предотвращения навалов в процессе околки судов ледоколом


* ССП - система "Пеленг"

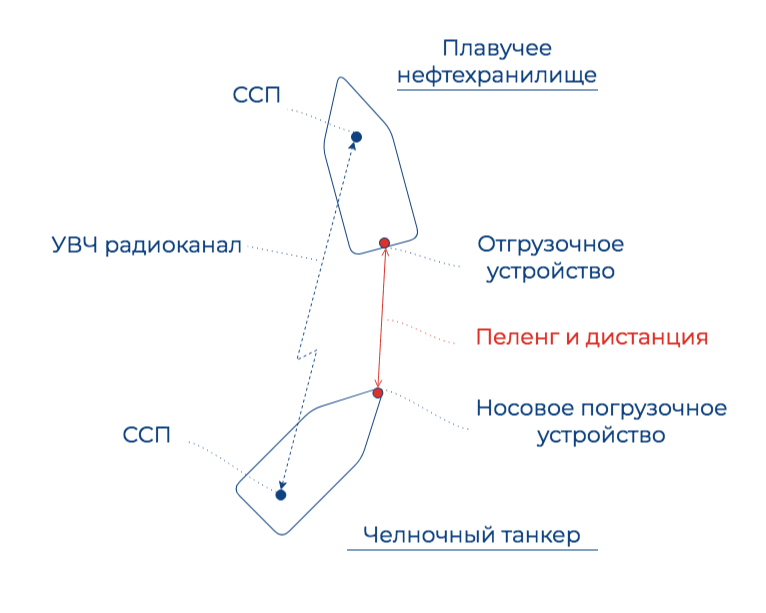

Швартовка танкера к плавучему нефтяному хранилищу.


* ССП - система "Пеленг"

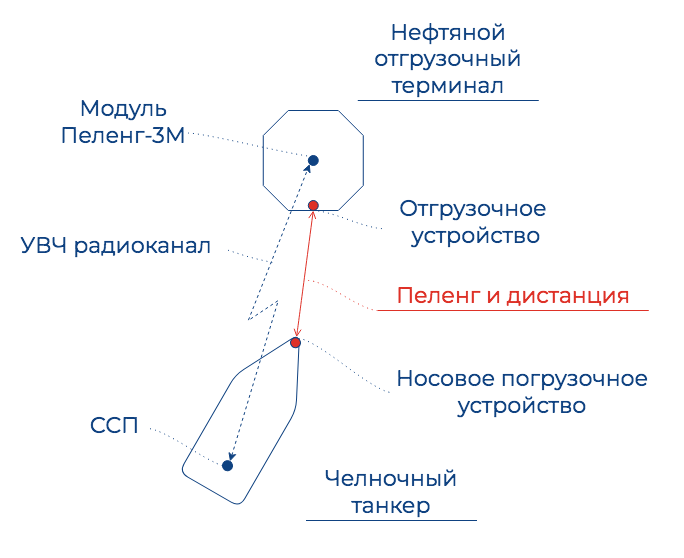

Швартовка танкера к отгрузочному терминалу.


* ССП - система "Пеленг"

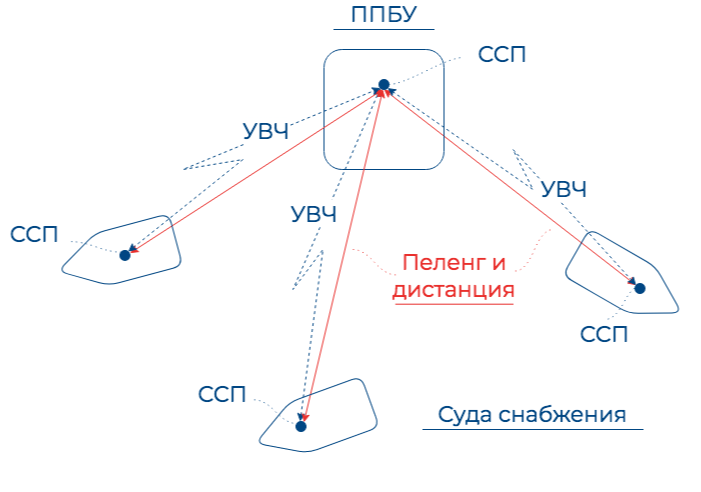

Позиционирование судов снабжения относительно платформы.


Интерфейс пользователя системы

Преимущества

  • Дальность действия от 5 до 20 000 метров в зависимости от высоты установки антенн

​

  • Работоспособность системы при любых погодных условиях: дождь, снег, туман

​

  • Не требует установки базовых станций в районе проведения работ либо получения корректирующей информации (РPP)

​

  • Исполнение как в стационарном варианте, так и в виде компактного автономного модуля

​

  • Возможность определения пеленга и горизонтальной дистанции между требуемыми точками, вынесенными относительно мест установки ГНСС антенн (носовым погрузочным устройством танкера-челнока, отгрузочным устройством платформы, кормовым кранцем ледокола)

​

  • Возможность дублирования как канала радиосвязи, так и системы определения местоположения

​

  • Сохранение данных о параметрах движения целей в базу бортовой станции и возможность их визуализации

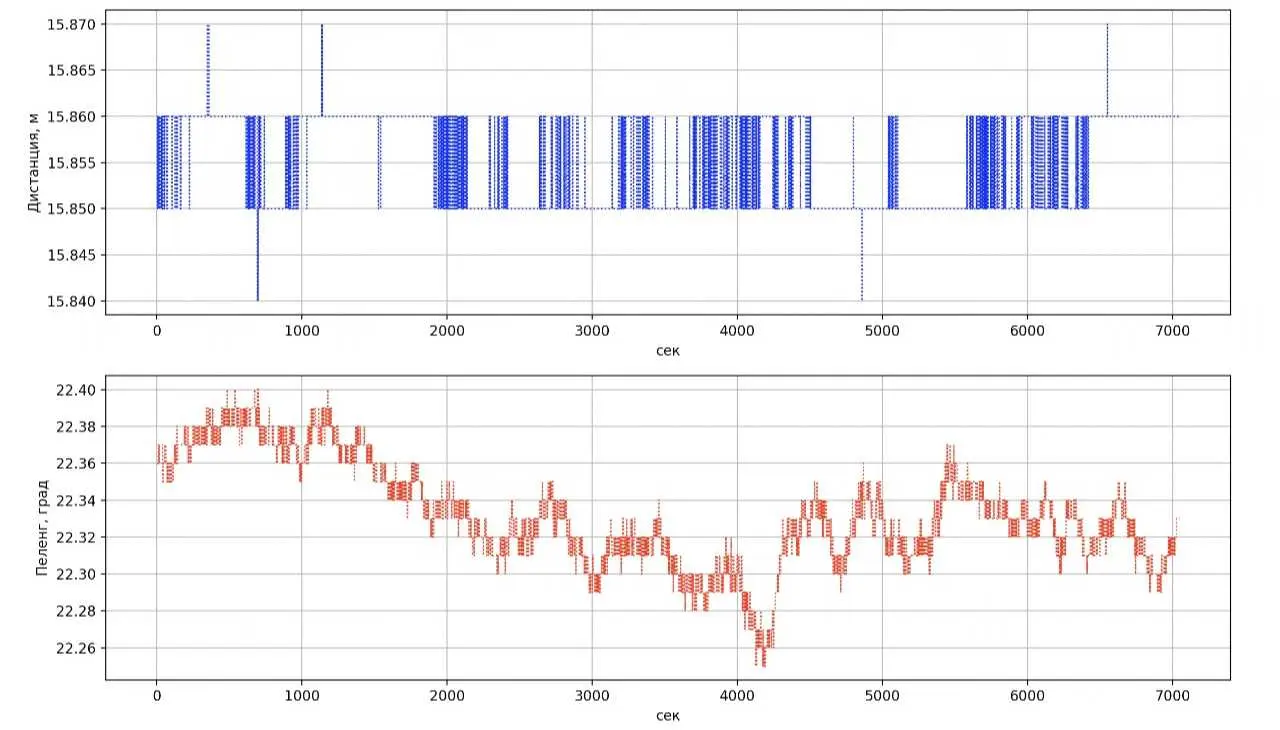

Характеристики

Основные параметры системы

0.01 м + 1 ppm

5 м - 20 000 м *

ГЛОНАСС/GPS L1/L2

1 Гц

MDL, IEC61162 - пропиетарный

Точность

Дальность

Используемые в решении ГНСС системы/частоты

Частота выдачи навигационного решения

Протокол выходных данных

Излучаемая мощность

Рабочий диапазон частот

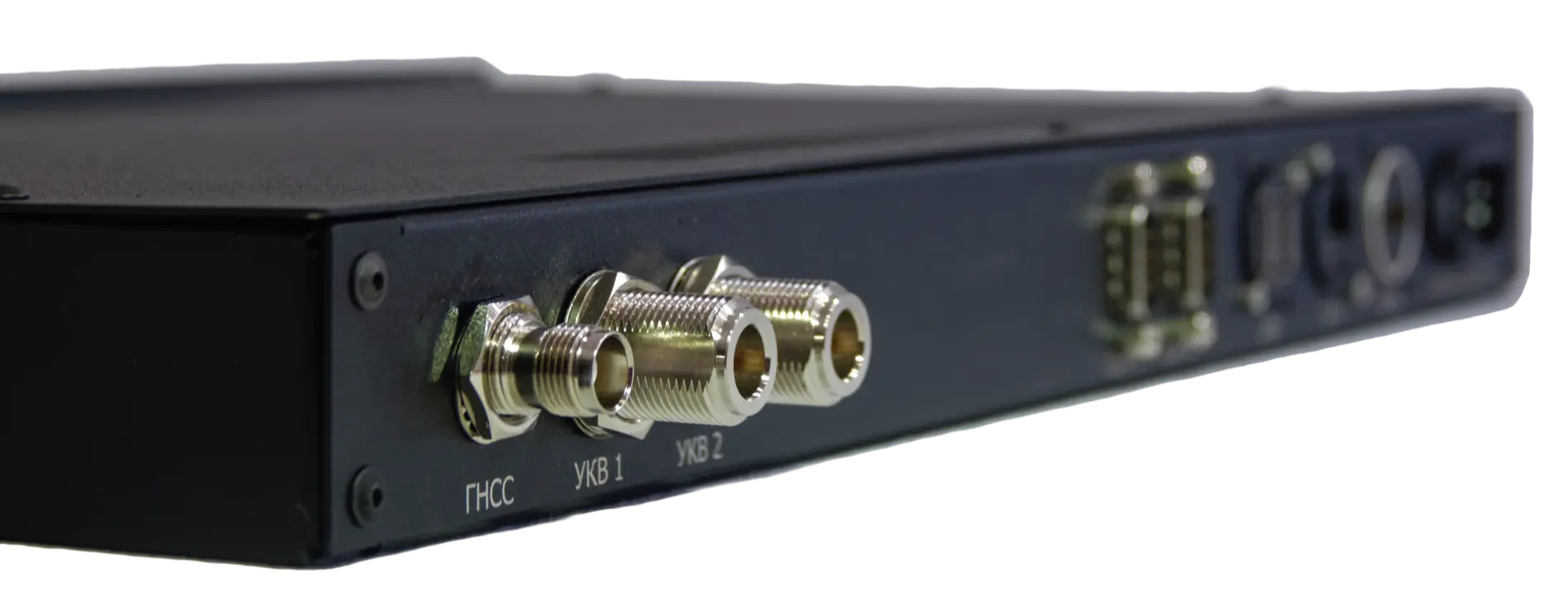

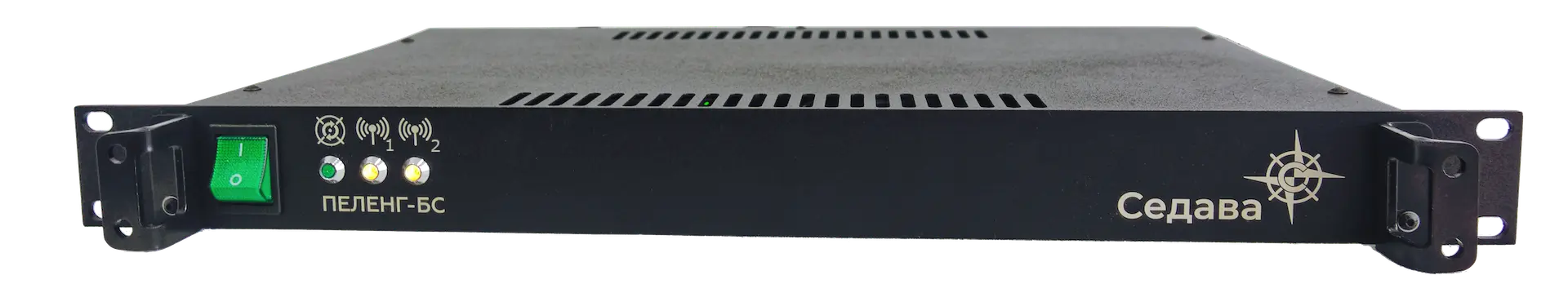

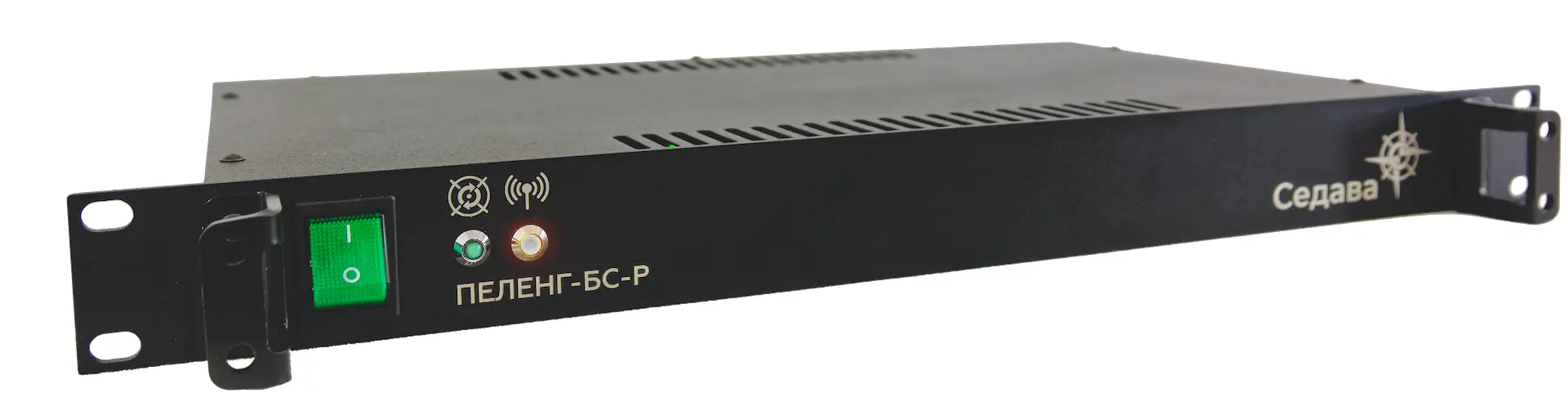

Габариты бортовой станции

Напряжение питания

Порты Ethernet

Выходные данные

до 1 Вт

Горизонтальная дальность, пеленг

430-470 МГц

1U, 19’’

~230 В

1

Порты RS-232

2

* в зависимости от высоты установки антенн

Сделано в России

Разработка и производство

в Санкт-Петербурге


На данный момент система находится в стадии опытной эксплуатации.
